Configuración de réplicas en DRaaS

Presentación del escenario de réplica

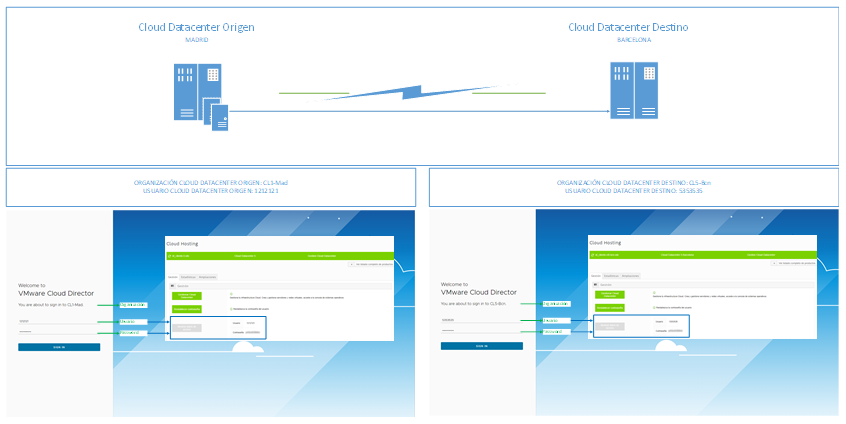

Estos artículos detallan la configuración del servicio DRaaS en un escenario Cloud-to-Cloud en el cual se realiza la réplica de máquinas virtuales alojadas en el Cloud DataCenter de Madrid al Cloud DataCenter alojado en Barcelona. El objetivo es disponer de una réplica de las MVs alojadas en origen (Madrid) para llegado el caso poder hacer failover en el entorno de destino levantando el entorno en el site de Barcelona.


Dentro de este escenario, es importante tener configuradas las redes en cada uno de los Cloud Datacenter origen y destino.

Creación de la réplica

1. Lo primero que tendrás que hacer es acceder al panel de configuración de Cloud Datacenter origen (Madrid), tal como se muestra en la captura anterior.

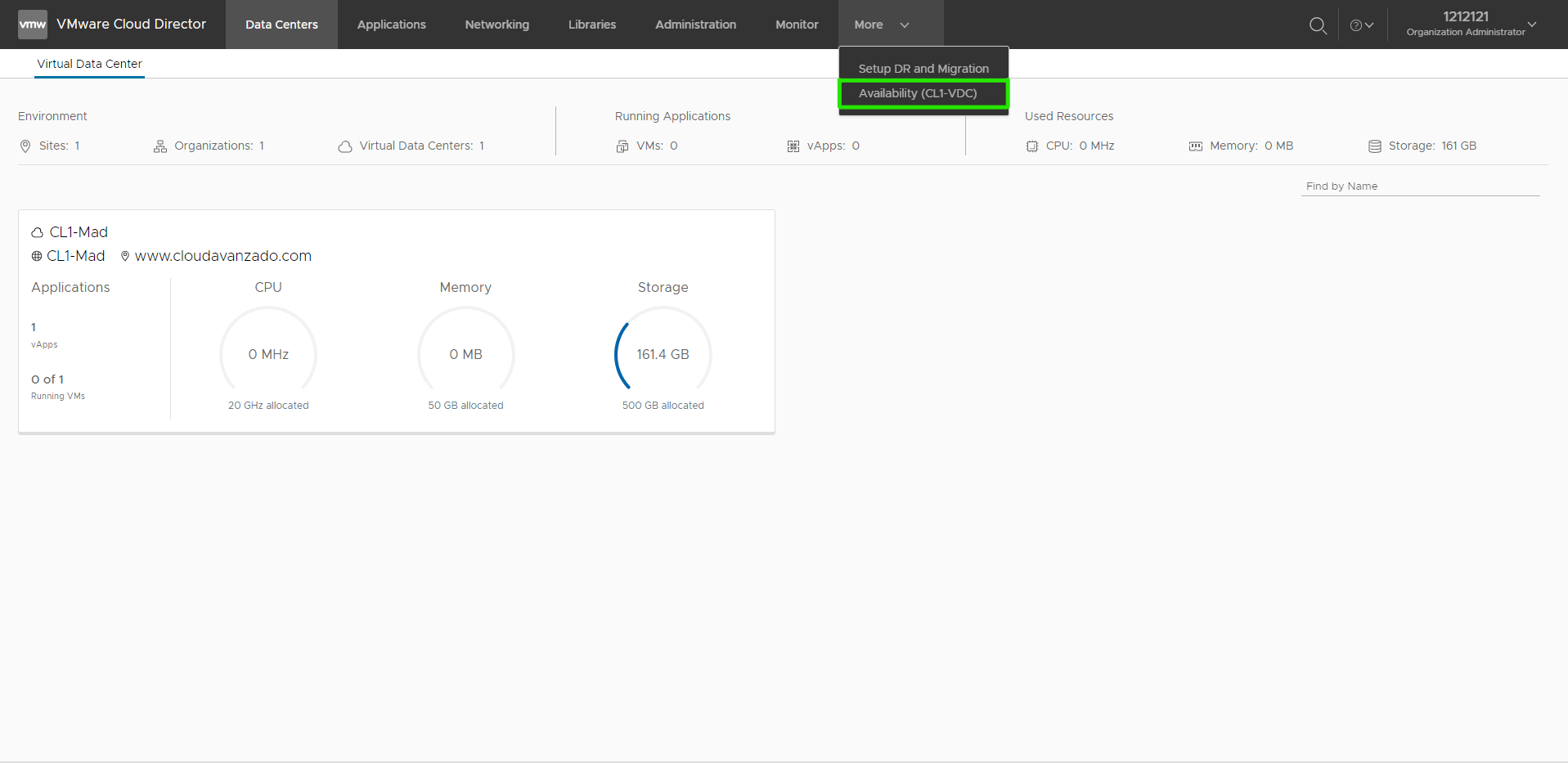

2. Una vez dentro, selecciona la opción More - Availability (CL1 VDC) del menú de navegación principal:

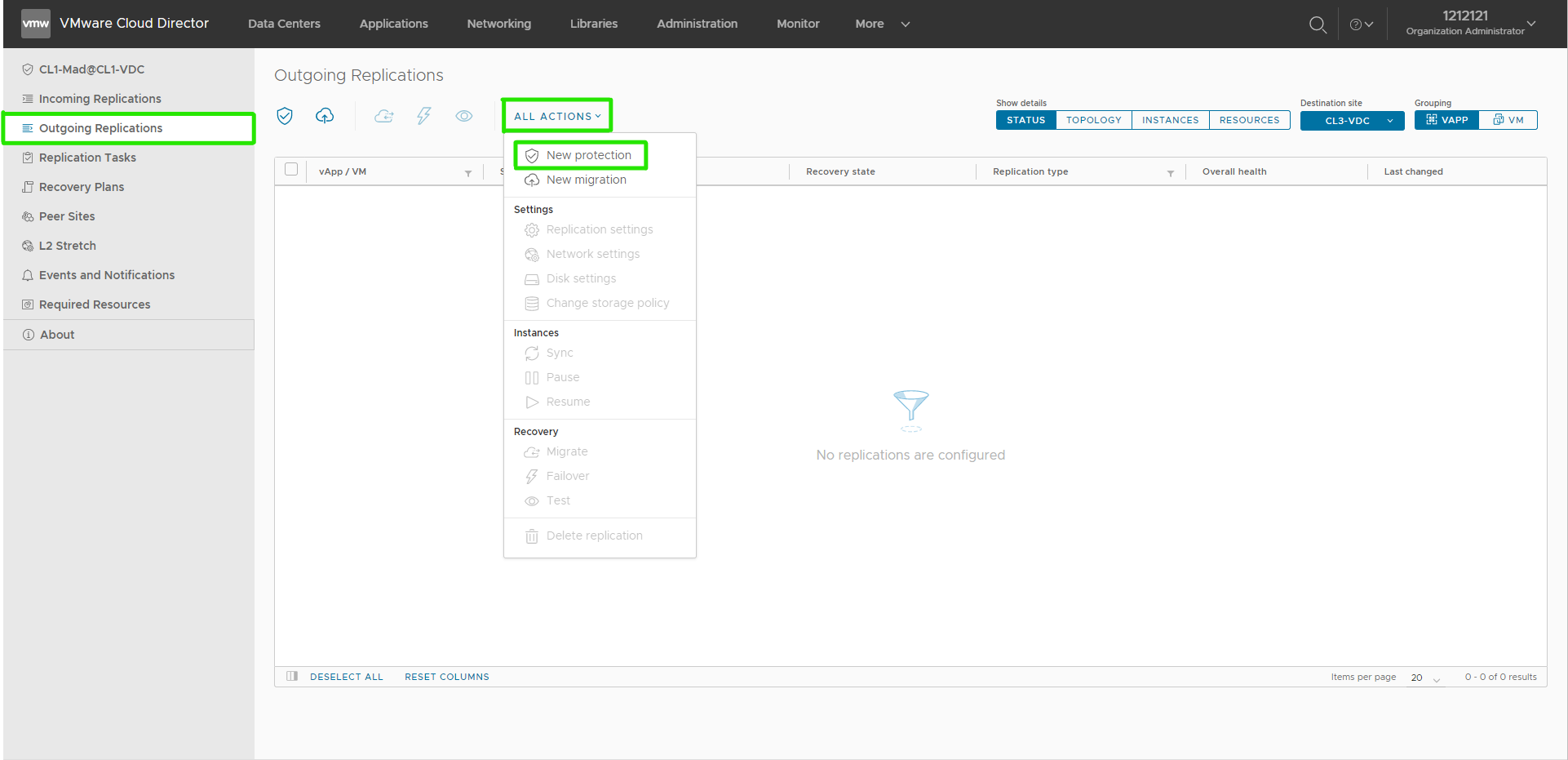

3. En el menú izquierdo, selecciona Outgoing Replications y, a continuación despliega ALL ACTIONS y selecciona New protection:


4. Se abrirá un asistente para la configuración:

4.1 Cloud vApps and VMs:

  • Destination Site - Select Site: De las opciones desplegadas, selecciona CL5-BCN-VDC que es donde se quiere crear la réplica, en el entorno de Cloud Datacenter en Barcelona:


    • Al seleccionar el Sitio de destino, Barcelona en este caso, si no te has autenticado previamente en el Cloud Director del Cloud Datacenter destino, se te solicitarán las credenciales de acceso. Ten en cuenta la convención de nombres utilizada para componer el Nombre de usuario: usuario@organización_destino. En el escenario que sirve de base al manual, sería:


    • Para la autenticación de la réplica, por defecto se crearán usuarios específicos con formato vcav.<organización_destino>. Puedes consultarlos en la sección Administración - Usuarios del sitio destino.
    • Una vez autenticado en Cloud Datacenter destino, tendrás que volver al asistente para la creación de nueva réplica saliente.

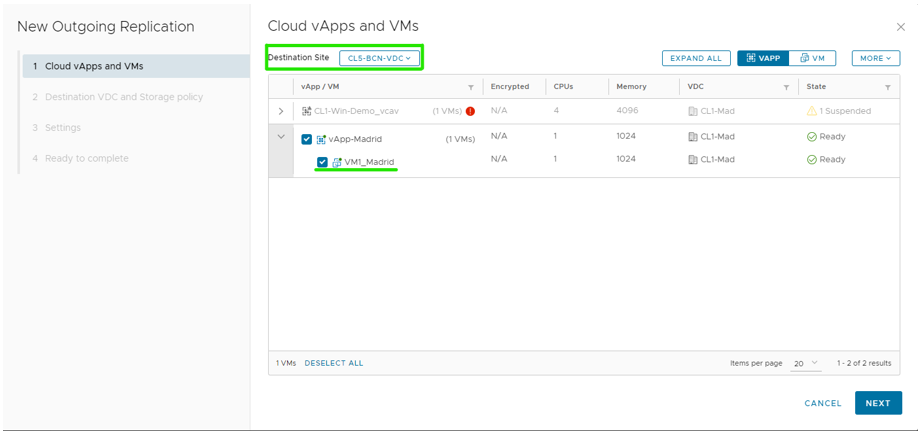

  • VAPP: Selecciona la vApp o las máquinas virtuales que quieres replicar, activando los cuadros de selección necesarios como se muestra a continuación:

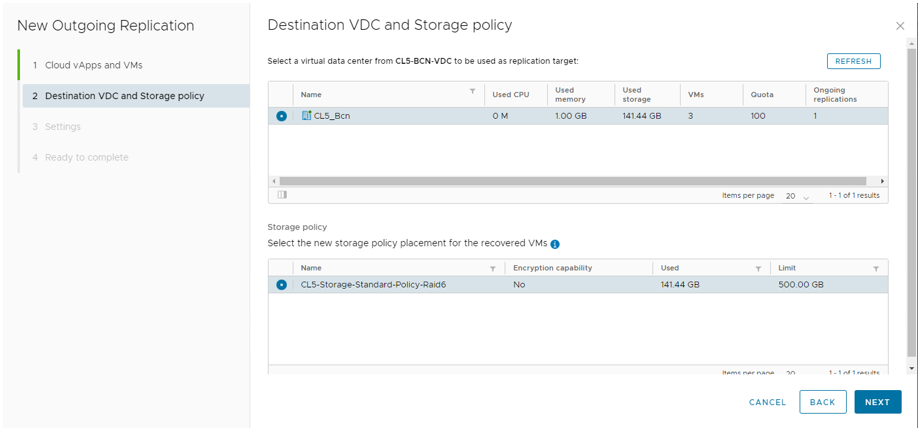

4.2 Destination VDC and Storage Policy: Muestra la información del Cloud Datacenter destino y permite seleccionar la ubicación de la política de almacenamiento para las máquinas virtuales replicadas. Las políticas de almacenamiento disponibles serán las que estén disponibles en el Cloud Datacenter destino.


4.3 Settings:

  • Use SLA Profile: Haz check en la opción Use SLA Profile y elige el número de réplicas. Las opciones que se muestran dependerán del Plan de Réplica contratado.
  • Exclude disks: Al activar esta casilla, podrás seleccionar qué discos de los existentes en las máquinas virtuales origen deben incluirse en la réplica en destino. Se recomienda dejar desactivada esta opción para asegurar que todo se replica.
  • Configure Seed VMs: Al activar esta opción, se permite seleccionar una copia anterior existente en destino como base para la creación de la réplica, reduciéndose el tráfico y el tiempo en el proceso de réplica. Se recomienda dejar desactivado, opción por defecto.

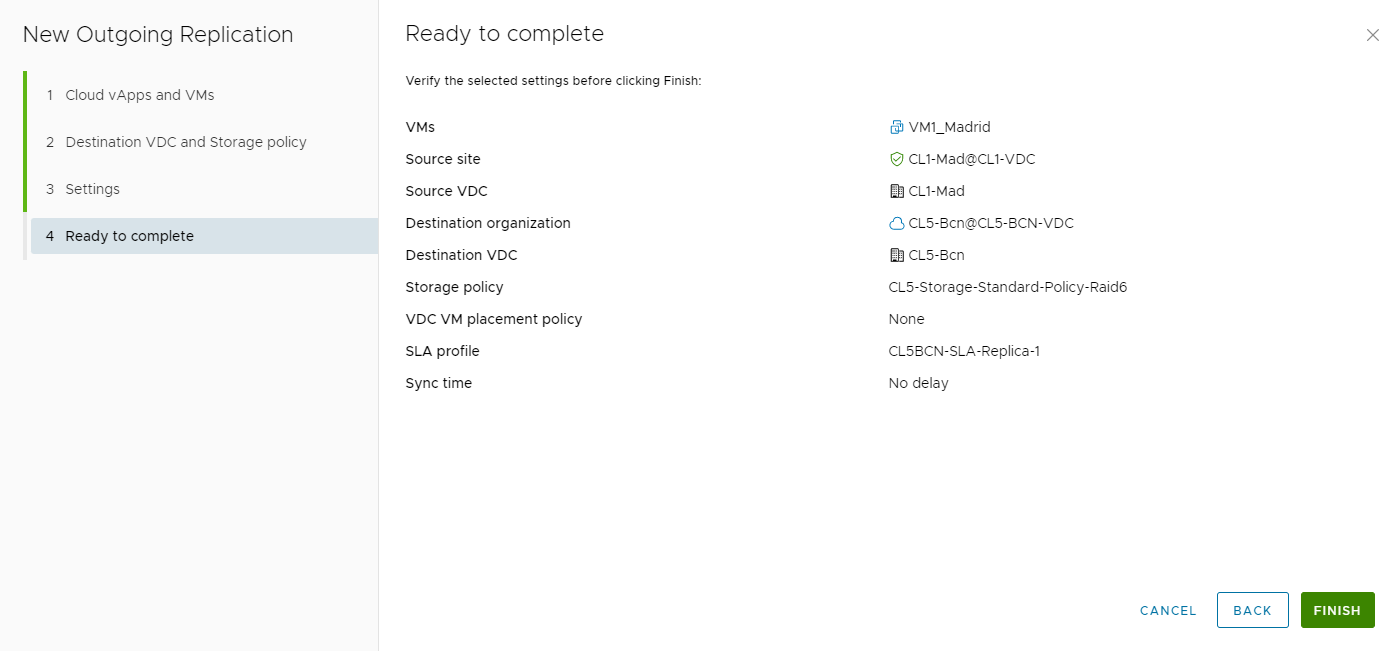

4.4 Ready to complete: En este último paso del proceso se muestra un resumen de la configuración. Revisa que la configuración es correcta y finaliza el proceso haciendo click en el botón Finish. Si deseas corregir algún punto, puedes volver atrás desde el asistente.

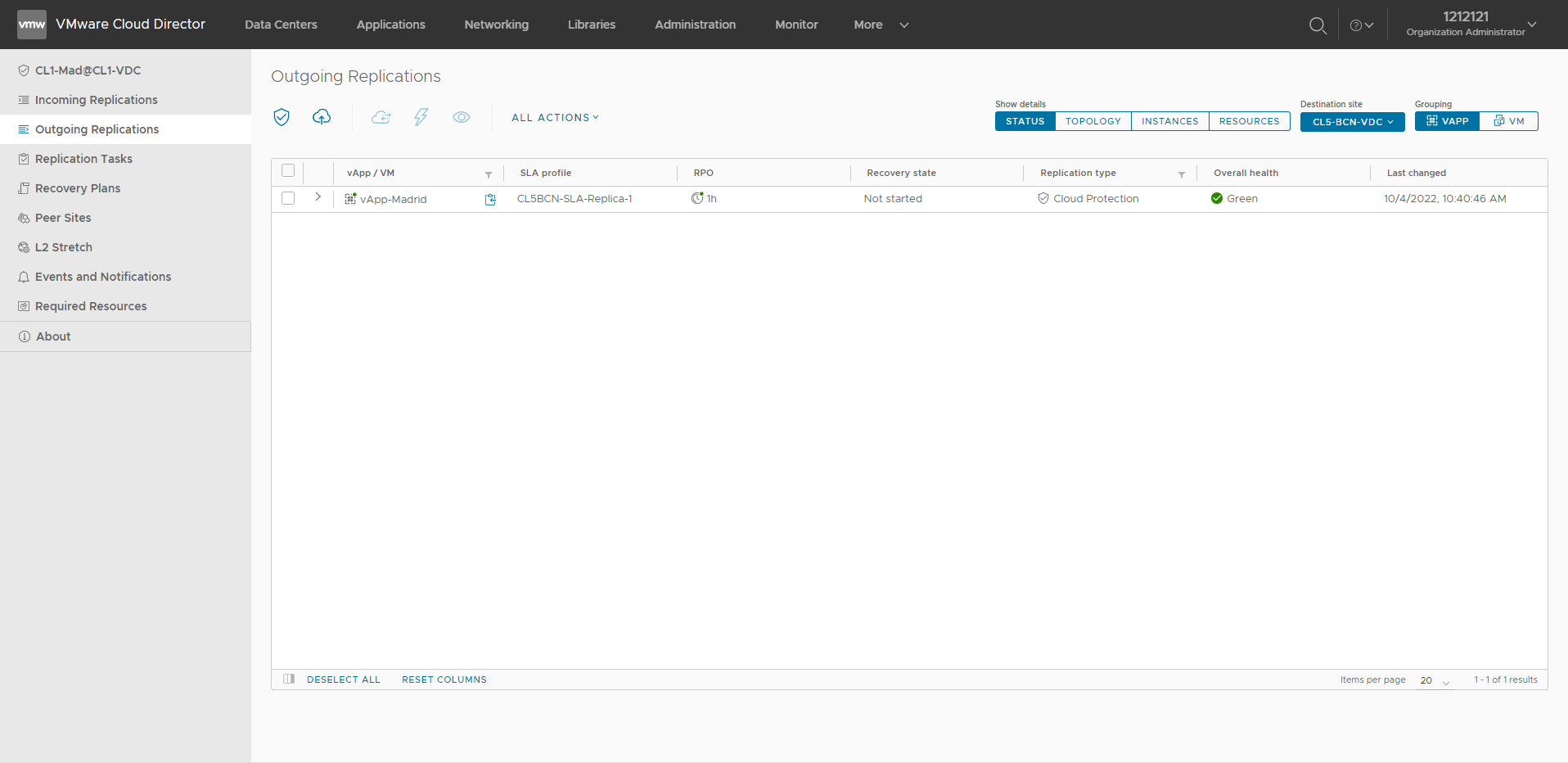

Una vez has clicado sobre el botón Finish, comienza la protección, mostrándose en progreso en el campo Last changed e indicando lRojo en el campo Overall health. Al finalizar la operación si el proceso de creación ha finalizado con éxito el campo se muestra en lVerde. En caso de que no se finalice correctamente, revisa las opciones de configuración seleccionadas.


Comprobación de la réplica desde destino

Para comprobar el estado de la réplica desde destino, tendrás que conectarte al Cloud Datacenter destino (Barcelona), a través de Panel de Cliente:

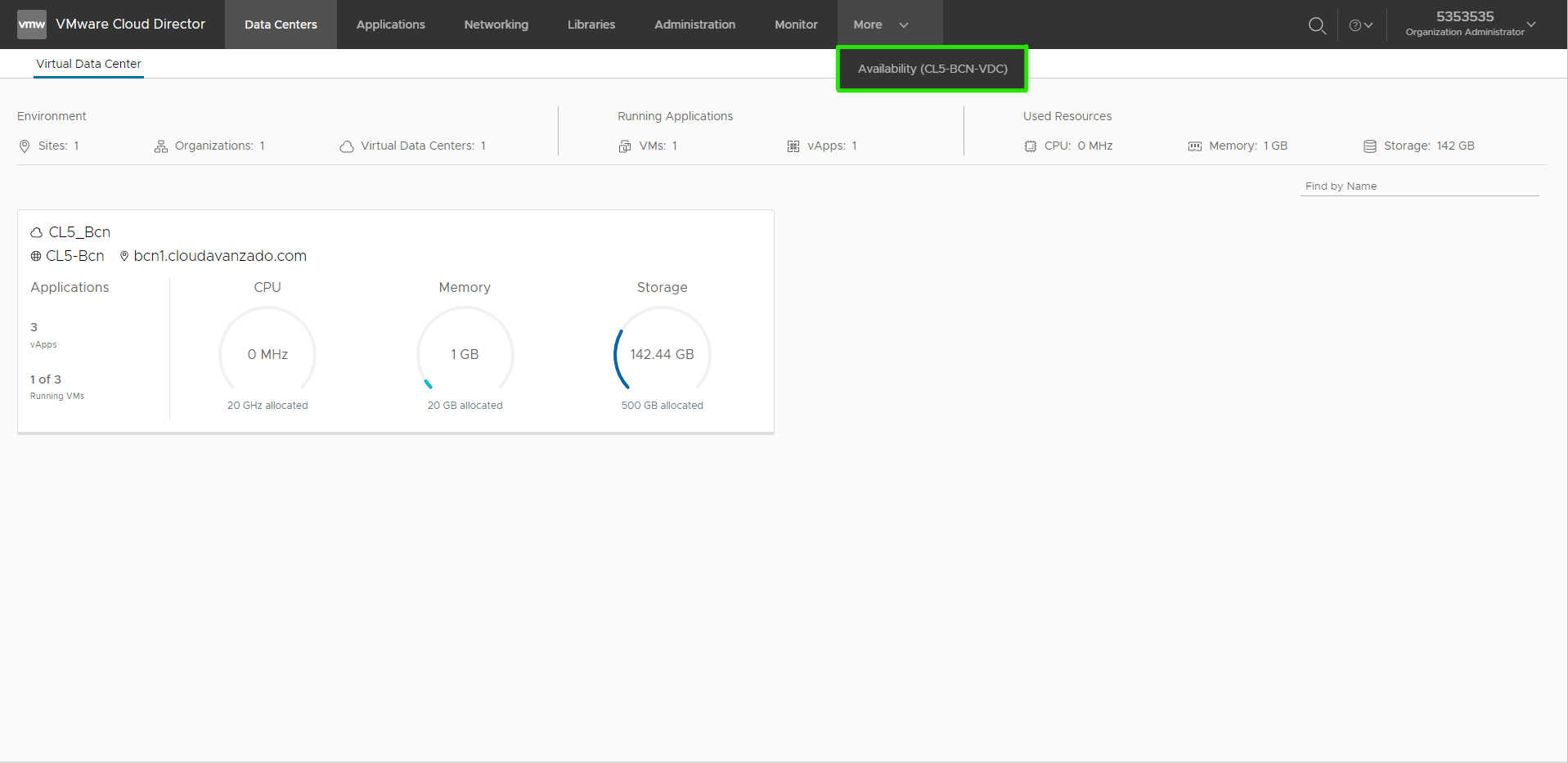

Desde el site destino, la réplica creada se verá como Réplica entrante. Para acceder a la misma, navega en el menú principal hasta la opción More - Availability (CL5-BCN-VDC):


Dado que la réplica saliente configurada en origen se verá como réplica entrante en destino, puedes navegar hasta réplicas entrantes a través del menú izquierdo:


Ten en cuenta que en Cloud Datacenter destino, las máquinas virtuales no aparecerán en la sección de Máquinas virtuales de destino hasta que no se realice una acción de Test o Failover.
